MHSX三參數扭矩儀表（扭矩功率儀）是專為動態扭矩傳感器配套顯示表，可實時顯示扭矩、轉速、功率三個參數，擴展功能有模擬量變送輸出、報警、RS485、RS232通訊功能等。

一、基本技術規格

?1、尺寸：盤裝160x80x170mm；

?2、儀表電源：220VAC

?3、顯示范圍：

             扭矩測量：-99999~99999N.m，顯示取值：0~99999N.m，小數點位置可設定

             轉速顯示：0~99999，小數點位置可設定

             功率顯示：0～99999，小數點自動調節

?4、脈沖輸入信號：各種NPN、PNP、OC門輸出的傳感器信號、接近開關，旋轉編碼器

?5、變送輸出、光電隔離、2路4mA~20mA直流電流輸出。

    6、輸出分辨率：1/4000；誤差小于±0.2% F.S，負載能力：小于等于600Ω

?7、外供電源：±15VDC或24VDC二者選其一

?8、測量頻率：轉速脈沖輸入1Hz～20KHz；扭矩脈沖輸入5KHz～15KHz，可擴展至1HZ~60KHZ

    9、測量刷新頻率：每秒30次，適用于快速反應場合。

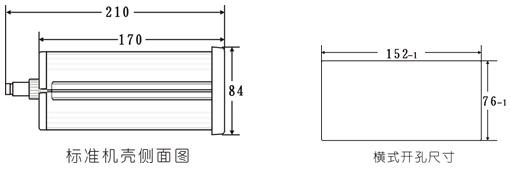

二、面板及外形尺寸：

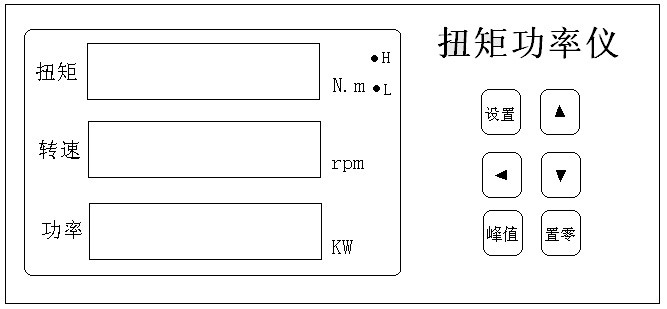

                                                                                                 扭矩功率儀面板

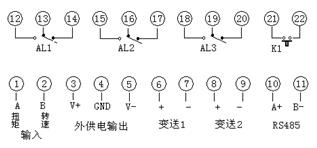

三、接線端子說明：
